Проверка креплений F2: пистоны.

Сообщение Yura Z » 03 янв 2015, 15:53

У "лягушек" F2 одно из слабых мест – пистоны (закладные гайки) крепления раздвижных платформ к основанию.
Имеет смысл при каждом снятие/установке креплений и после блока интенсивного катания (поездки в Горы) проводить визуальный осмотр пистонов с тыльной стороны без разборки креплений.
Если днище пистона не идеально плоское, то это повод разобрать платформу и провести полноценный осмотр.
Небольшое вытягивание допустимо, но любой намек на трещины – сигнал к замене.
Вложения
vk.com/zcarving
facebook.com/zcarving

Аватара пользователя
Sirin
Сообщения: 1966
Зарегистрирован: 16 мар 2011, 12:15
Откуда: Москва
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение Sirin » 03 янв 2015, 18:24

Где их берут?!! У меня у двух пистонов нет половинок шляпок... :(

[ Post made via iPhone ] Изображение

Аватара пользователя
Yura Z
Сообщения: 1920
Зарегистрирован: 04 мар 2011, 19:08
Откуда: Москва

Re: Проверка креплений F2: пистоны.

Сообщение Yura Z » 03 янв 2015, 18:45

vk.com/zcarving
facebook.com/zcarving

Аватара пользователя
gdv1969
Сообщения: 1647
Зарегистрирован: 16 мар 2011, 16:40
Откуда: Пермь
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение gdv1969 » 03 янв 2015, 18:46

У Земели комплект в продаже - viewtopic.php?f=15&t=3837 п.6
С уважением,
Дмитрий

Аватара пользователя
Sirin
Сообщения: 1966
Зарегистрирован: 16 мар 2011, 12:15
Откуда: Москва
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение Sirin » 03 янв 2015, 22:30

Так... Беру)) заверните мне)))

[ Post made via iPhone ] Изображение

Аватара пользователя
Zemely
Сообщения: 3678
Зарегистрирован: 16 мар 2011, 00:54
Откуда: Магнитогорск
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение Zemely » 04 янв 2015, 01:07

...
Последний раз редактировалось Zemely 12 ноя 2016, 01:22, всего редактировалось 2 раза.
Выброси мусор... Мусор - это всё, что скрывает от тебя единственное имеющее смысл.
https://www.youtube.com/user/DonAntonioSPB
BRGDS, Don Antonio

Аватара пользователя
rigij
Сообщения: 935
Зарегистрирован: 25 янв 2012, 10:30
Откуда: Нижний Новгород

Re: Проверка креплений F2: пистоны.

Сообщение rigij » 04 янв 2015, 12:44

А не дешевле новые выточить??? Если конечно есть возможность.

[ Post made via iPad ] Изображение
"Это невозможно" - сказала Причина.
"Это безрассудно" - заметил Опыт.
"Это бесполезно" - отрезала Гордость.
"Попробуй..." - шепнула Мечта

Аватара пользователя
teex
Сообщения: 315
Зарегистрирован: 18 окт 2011, 21:22
Откуда: Москва город ЯД

Re: Проверка креплений F2: пистоны.

Сообщение teex » 04 янв 2015, 16:17

rigij писал(а):А не дешевле новые выточить??? Если конечно есть возможность.

[ Post made via iPad ] Изображение
действительно кто нибудь наточил бы их (прямо плотно в диаметр отверстия) и продавал - и денюшки получал бы и людям приятно делал
*****
"Не бойтесь совершенства, вы его всё равно никогда не достигните" С.Дали.

Аватара пользователя
rigij
Сообщения: 935
Зарегистрирован: 25 янв 2012, 10:30
Откуда: Нижний Новгород

Re: Проверка креплений F2: пистоны.

Сообщение rigij » 04 янв 2015, 16:31

teex писал(а):
rigij писал(а):А не дешевле новые выточить??? Если конечно есть возможность.

[ Post made via iPad ] Изображение
действительно кто нибудь наточил бы их (прямо плотно в диаметр отверстия) и продавал - и денюшки получал бы и людям приятно делал
Если есть знакомый токарь или у кого не то из знакомых токарь, можно грубо за "бутылку" выточить. А вот в промышленных масштабах сложнее.

[ Post made via iPad ] Изображение
"Это невозможно" - сказала Причина.
"Это безрассудно" - заметил Опыт.
"Это бесполезно" - отрезала Гордость.
"Попробуй..." - шепнула Мечта

Аватара пользователя
gdv1969
Сообщения: 1647
Зарегистрирован: 16 мар 2011, 16:40
Откуда: Пермь
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение gdv1969 » 04 янв 2015, 17:21

teex писал(а):действительно кто нибудь наточил бы их (прямо плотно в диаметр отверстия) и продавал - и денюшки получал бы и людям приятно делал
Те, что я купил у Антона, из алюминиевого сплава, плотно в отверстие, без всяких люфтов.
Единственная проблема - в случае установки клиньев надо что-то под голову винтов, типа сферической шайбы, как Антон подсказал, ибо там получается неперепендикулярная оси винта плоскость блока.

Сейчас попробую снять размеры пистона, типа чертежа (если это не является пром.тайной производителя/продавца :mosking: )
С уважением,
Дмитрий

Аватара пользователя
rigij
Сообщения: 935
Зарегистрирован: 25 янв 2012, 10:30
Откуда: Нижний Новгород

Re: Проверка креплений F2: пистоны.

Сообщение rigij » 04 янв 2015, 17:41

http://radikall.com/images/2013/12/03/sKPv.jpg

Уф еле нашел )))

[ Post made via iPad ] Изображение
"Это невозможно" - сказала Причина.
"Это безрассудно" - заметил Опыт.
"Это бесполезно" - отрезала Гордость.
"Попробуй..." - шепнула Мечта

Аватара пользователя
teex
Сообщения: 315
Зарегистрирован: 18 окт 2011, 21:22
Откуда: Москва город ЯД

Re: Проверка креплений F2: пистоны.

Сообщение teex » 04 янв 2015, 18:01

rigij писал(а):http://radikall.com/images/2013/12/03/sKPv.jpg

Уф еле нашел )))

[ Post made via iPad ] Изображение
а у кого нибудь есть знакомые токаря по нержавейке в Москве???
*****
"Не бойтесь совершенства, вы его всё равно никогда не достигните" С.Дали.

Аватара пользователя
rigij
Сообщения: 935
Зарегистрирован: 25 янв 2012, 10:30
Откуда: Нижний Новгород

Re: Проверка креплений F2: пистоны.

Сообщение rigij » 04 янв 2015, 18:08

gdv1969 писал(а): Те, что я купил у Антона, из алюминиевого сплава
Себе я из нержавейки точил.

[ Post made via iPad ] Изображение
"Это невозможно" - сказала Причина.
"Это безрассудно" - заметил Опыт.
"Это бесполезно" - отрезала Гордость.
"Попробуй..." - шепнула Мечта

kabar
Сообщения: 689
Зарегистрирован: 30 янв 2013, 12:24
Откуда: москва

Re: Проверка креплений F2: пистоны.

Сообщение kabar » 04 янв 2015, 19:23

rigij писал(а):http://radikall.com/images/2013/12/03/sKPv.jpg

Уф еле нашел )))

[ Post made via iPad ] Изображение

Точно по этому чертежу из нержи точил, только шайбу не 2мм а 1.5 мм сделал( Антон подсказал, отдельное спасибо). 1.5мм не мешают штатным резинкам закрывать и ставить на доску. Если оставить 2мм , то в резинках придется отверстия сквозные делать. И то, пистоны могут до доски доставать. В базу встают без проблем, пластиковую накладку сверлим сверлом на 10. Проблем ни каких. Паз в шайбе делал один, два ни к чему и шайба крепче. Сейчас пистоны поедут в Зинал испытания проходить. За чертеж большое спасибо Лелику!
Последний раз редактировалось kabar 05 янв 2015, 07:25, всего редактировалось 3 раза.

Аватара пользователя
gdv1969
Сообщения: 1647
Зарегистрирован: 16 мар 2011, 16:40
Откуда: Пермь
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение gdv1969 » 04 янв 2015, 19:54

kabar писал(а): Точно по этому чертежу из нержи точил, только шайбу не 2мм а 1.5 мм сделал( Антон подсказал, отдельное спасибо). 1.5мм не мешают штатным резинкам закрывать и ставить на доску. Если оставить 2мм , то в резинках придется отверстия сквозные делать. И то может до доски доставать. В базу встают без проблем, пластиковую накладку сверлим сверлом на 10. Проблем ни каких. Сейчас поедут в Зинал испытания проходить. За чертеж большое спасибо Лелику!
Вот-вот, только хотел сказать, что 2 мм много и про пластиковую накладку.
У Антона вариант без сверления накладки:

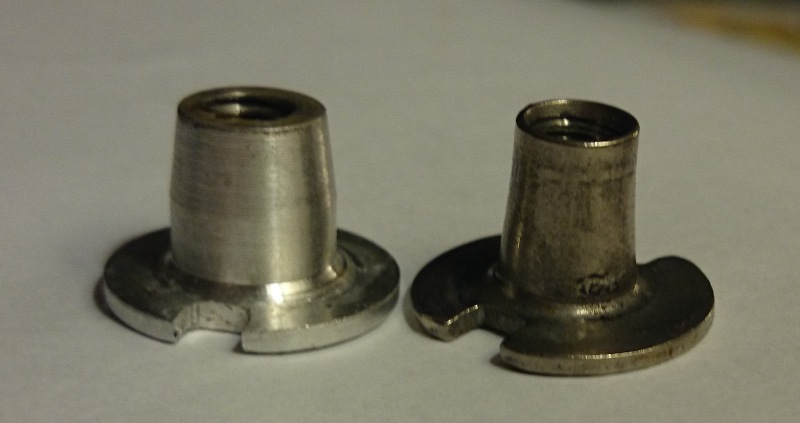

Внешний вид
"Чертёж"

Там, где 8,8, должно быть 8,0 (поправка от Антона)
Вид со стороны накладки
Последний раз редактировалось gdv1969 05 янв 2015, 16:20, всего редактировалось 1 раз.
С уважением,
Дмитрий

Аватара пользователя
Zeppelin
Сообщения: 3018
Зарегистрирован: 16 мар 2011, 00:29
Откуда: Санкт-Петербург
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение Zeppelin » 04 янв 2015, 20:47

viewtopic.php?style=1&f=15&t=4487
Комплект оригинальных пистонов за 1000 руб.

[ Post made via Android ] Изображение
Теория нужна тем, кто готов думать, а не запоминать.

Аватара пользователя
rigij
Сообщения: 935
Зарегистрирован: 25 янв 2012, 10:30
Откуда: Нижний Новгород

Re: Проверка креплений F2: пистоны.

Сообщение rigij » 04 янв 2015, 22:18

[quote="gdv1969"][/quote]

По фото на нержавейку больше похоже чем на алюмишку)

[ Post made via iPad ] Изображение
"Это невозможно" - сказала Причина.
"Это безрассудно" - заметил Опыт.
"Это бесполезно" - отрезала Гордость.
"Попробуй..." - шепнула Мечта

kabar
Сообщения: 689
Зарегистрирован: 30 янв 2013, 12:24
Откуда: москва

Re: Проверка креплений F2: пистоны.

Сообщение kabar » 05 янв 2015, 07:31

А с конусом , это тема :smile: В следующий раз так и сделаем. Антону опять спасибо.

Аватара пользователя
gdv1969
Сообщения: 1647
Зарегистрирован: 16 мар 2011, 16:40
Откуда: Пермь
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение gdv1969 » 05 янв 2015, 16:22

rigij писал(а):По фото на нержавейку больше похоже чем на алюмишку)
Zemely писал(а):они сделаны из D16 - это довольно крепкий сплав: из него сделаны сами базы креплений))))
С уважением,
Дмитрий

Аватара пользователя
gdv1969
Сообщения: 1647
Зарегистрирован: 16 мар 2011, 16:40
Откуда: Пермь
Контактная информация:

Re: Проверка креплений F2: пистоны.

Сообщение gdv1969 » 05 янв 2015, 18:14

Мне тут подсказывают, что из дюраля эти пистоны делать нельзя...

У меня нет аргументов ни "за", ни "против". Я электрик :-)
С уважением,
Дмитрий
