ИНСТРУКЦИИ по сборке креплений Trench Digger (Boomber, TD)

[Zemely]

Сводная тема про крепления Boomber Tranch Digger:

Инструкция TD1 (лягушки): http://bomberonline.3dcartstores.com/as ... 202002.pdf
Инструкция TD1 (интеки): http://bomberonline.3dcartstores.com/as ... stepin.pdf

Инструкция TD2: http://bomberonline.3dcartstores.com/as ... 2_inst.pdf

Инструкция TD3: http://bomberonline.3dcartstores.com/as ... s%20v2.pdf
Инструкция SideWinder Binding Insert: http://bomberonline.3dcartstores.com/as ... s%20v1.pdf
Инструкция настройки под маленький размер ноги: http://bomberonline.3dcartstores.com/as ... lBoots.pdf

Интек-пятки: http://bomberonline.3dcartstores.com/as ... s%20v1.pdf
Power-Plate: http://bomberonline.3dcartstores.com/as ... ionsv1.pdf
Boiler-Plate: http://bomberonline.3dcartstores.com/as ... s%20v1.pdf
DIY Plate Kit - Hole Pattern: http://bomberonline.3dcartstores.com/as ... n%20v1.pdf

Кантинг: http://bomberonline.3dcartstores.com/Ch ... _53-1.html
Кольца-демпферы: http://bomberonline.3dcartstores.com/Ch ... _57-1.html
базы: http://bomberonline.3dcartstores.com/Tr ... _56-1.html

[qazer]

Задник лягушки подходит же для переда интека?

[Zemely]

Настройка креплений под маленький размер ботинка:
http://bomberonline.3dcartstores.com/as ... lBoots.pdf

з.ы. из-за этого дужки не имели ограничителя чтобы каждый раз её не поднимать?

[qazer]

скоро сезон решил вникнуть в проблему взаимозаменяемости передних и задних дужек (интек стандарт) дужек. Вообще запутался. У меня они походу все перепутаны (у меня перед лгушка, зад интек). На сайте ( http://bomberonline.3dcartstores.com/Bail_p_24.html ) тренчей показана только одна дужка и есть возможность выбрать перед-зад. Там же сказано что они НЕ взаимозаменяемы. Причем есть дужки для TD3 и сответственно для TD2. Может кто подскажет или сфотает чем передние отличаются от задних?

[Zemely]

Фото и ответы где какие дужки: http://mustag.ru/forum/viewtopic.php?f=23&t=55291

[qazer]

это мои фотки :)

[Zemely]

TD3 Sidewinder - конструкция получает боковой флекс за счет блоков-качелей с проставками-амортами разной жесткости.
Производитель и продажи:
• Интек http://bomberonline.3dcartstores.com/SW ... p_244.html
• Лягушки http://bomberonline.3dcartstores.com/TD ... p_115.html
Оф.инструкция TD3 Sidewinder: http://bomberonline.3dcartstores.com/as ... s%20v1.pdf
Настройка под маленькие ботинки: http://bomberonline.3dcartstores.com/as ... lBoots.pdf




Установка на самодельные базы by Kabar:
• ширина базы 130 мм, длина базы 216 мм, толщина 10 мм
• диаметр отверстия под крепежный диск - 100 мм, диаметр полки - 110 мм. Полка 5х5 мм
• между отверстиями ширина 50 мм (у базы F2 - 40 мм)
• шаг отверстий 10 мм - между внутренней парой отверстий 120 мм. Центрованы относительно центра диска.
• отверстия под резьбу М6
• дополнительные отверстия под резинки на пистоны креплений F2
• белая пластиковая накладка из листового полиуретана 10-20-30 мм...

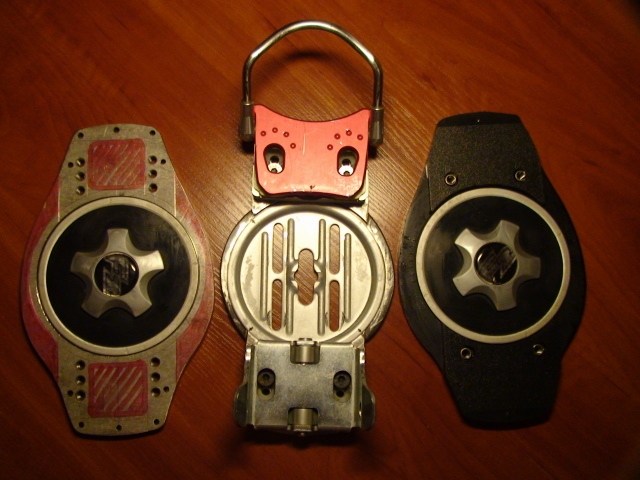

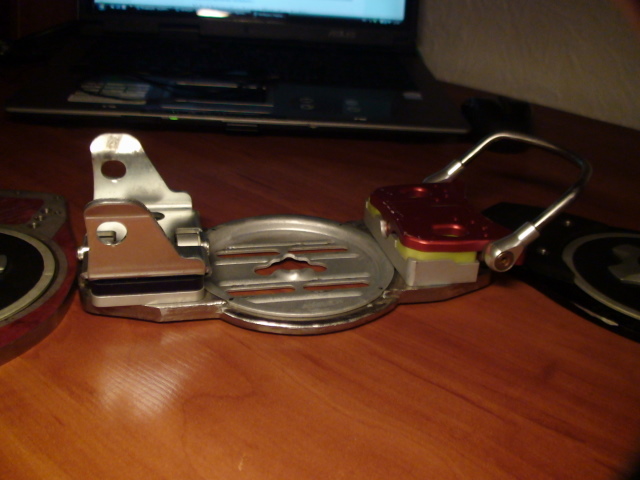

1 Race Titanium -640гр
2 Intec -660гр
3 гибрид -800гр (на родной базе через пластик)
4 нержа -750гр ( одна база)
5 блок перед (TD3) - 260 гр
6 блок зад (ТD3) -220гр
7 Гибрид на нерже - 1200гр.

[SveshnickoFF]

весит много?

[kabar]

Пробная база из нержавейки получается тяжеле родной( точно в граммах не знаю). Если устанавливать на родную ,через пластик, то по моему одинаковы по весу с родными F2. Интересует вопрос по дюралю Д16,резьбу на разрыв будет держать?

[SveshnickoFF]

а чо на родную не поставил? помойму изящнее

[kabar]

На фото под ботинком на родной.И ниже фото под ботинком тоже. Просто хотел уйти от пистонов. Тут Земеля идей накидал, пойду переваривать. Спасибо генератору идей!

[qazer]

что за пластик на 5 и 5 фотке снизу?

[kabar]

Можно использовать полиуретан , капролон (листовые). Толщину брать от 5мм и до потребностей поднятия блоков над доской. Но продаются большими листами , так что ради одного комплекта брать не выгодно. Зашел в магазин ,, Твой дом,, , в отделе где разделочные доски, попались на глаза разделочные пластиковые доски(пластик вязкий и гибкий 130руб). Толщина 8 мм . Взял для пробы. Положил голую базу на доску , обчертил и вырезал все лобзиком. Сезон откатали эти базы без проблем. Морозы -26 выдержали. Ничего не потрескалось.Ну как то так.

[qazer]

Резьбу прям в пластике нарезал что бы блоки прикручивать?:) Или использовал мебельные закладные?
Сфотай пожалуйста, как блок крепиться к базе, а база к доске?

[kabar]

Использовал родные пистоны, Просверлил базу и пластик на сквозь. Вставил родные пистоны , в них вкрутил винты крепления блоков.

[au]

попались на глаза разделочные пластиковые доски(пластик вязкий и гибкий 130руб). Толщина 8 мм . Взял для пробы

т.е. ни расчётов, ничего? на глазок и в путь?
завидую твоей храбрости! :)

[qazer]

какие расчеты? :) эпюры что ли :) все делается методом тыка :)
Я вот хочу использовать поликарбонат литой 6 мм. Он не ломается и чрезвычайно вязкий. Корейцы, кстати делали крепы из поликарбоната.

[kabar]

попались на глаза разделочные пластиковые доски(пластик вязкий и гибкий 130руб). Толщина 8 мм . Взял для пробы

т.е. ни расчётов, ничего? на глазок и в путь?
завидую твоей храбрости! :)

Так и вашей храбрости, тоже можно завидовать При поломке пистонов , пластика , дужек. Берем и ставим все то же самое

[kabar]

В таком варианте удалось снизить вес базы из нержи до 400 грамм.

[kabar]

Всем привет! Откатав на этих крепах второй сезон, могу сказать следующее. Крепами полностью доволен!!! Резинки растрескиваний не показали. Винты ,крепящие блоки, не сломались и не ослаблялись в резьбе. Резьба в базах не срывалась. Дужки в бобышках не дали люфта(резьбовая часть посажена изначально на холодную сварку). Доска по краю базы не сломалась!!! Ну как то так.
